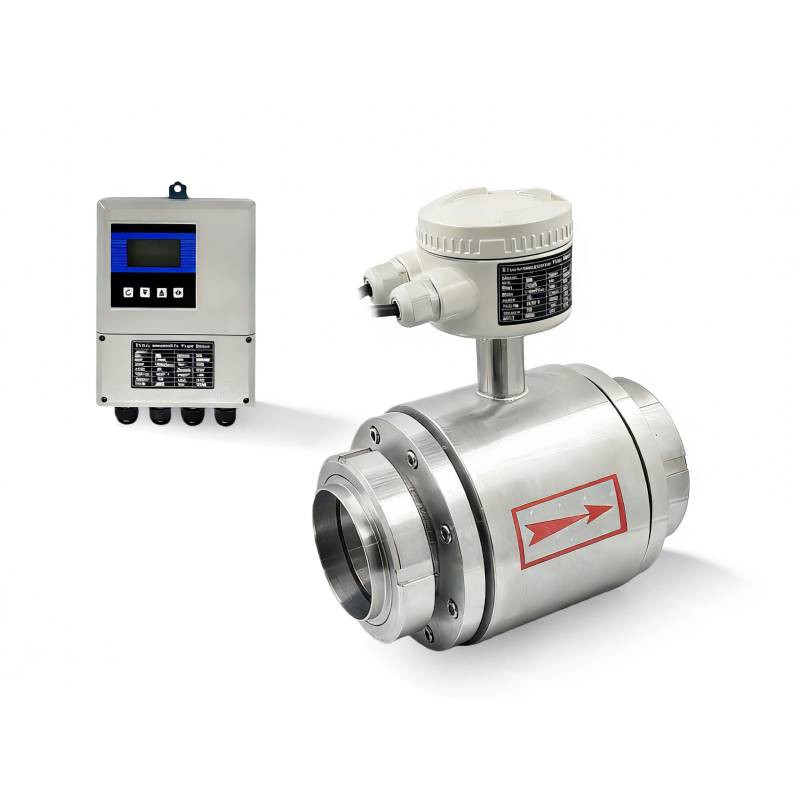

एसएमएस इलेक्ट्रोमैग्नेटिक फ्लो मीटर

पैरामीटर श्रेणी

विनिर्देश

बुनियादी सिद्धांत

फैराडे के विद्युत चुम्बकीय प्रेरण के नियम

मापने का माध्यम

विद्युत प्रवाहित तरल पदार्थ, दाहक तरल पदार्थ, तरल -ठोस मिश्रण

लागू उद्योग

पेट्रोलियम, रसायन इंजीनियरिंग, औषध विज्ञान, कागज निर्माण, विद्युत शक्ति, पर्यावरण संरक्षण, जल/अपशिष्ट जल, भोजन, कृषि, अपशिष्ट

नाममात्र मीटर का आकार

6 मिमी ~ 2800 मिमी (0.2 इंच ~ 110 इंच)

कार्य का दबाव

0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10, 16, 25 एमपीए

शुद्धता

±0.25%, ±0.5% (अनुरोध पर)

न्यूनतम चालकता

>5 μs/सेमी

द्रव तापमान

रबर लाइनर: 0~70 डिग्री

एफईपी लाइनर: -20~180 डिग्री

पीटीएफई लाइनर: -40~180 डिग्री

परिवेश का तापमान

-30 डिग्री ~ 60 डिग्री (-22 डिग्री फ़ारेनहाइट ~ 140 डिग्री फ़ारेनहाइट)

सापेक्षिक आर्द्रता

90% आरएच से कम या उसके बराबर

लाइनर सामग्री

रबर, पीटीएफई, एफईपी, पीएफए

- पीएफए/पीटीएफई: उच्च रासायनिक प्रतिरोध, उच्च तापमान क्षमता

- रबर: घर्षण प्रतिरोध, व्यापक अनुप्रयोग

इलेक्ट्रोड सामग्री

316L स्टेनलेस स्टील, हेस्टेलॉय (HB,HC), टैंटलम, टाइटेनियम, प्लैटिनम, टंगस्टन कार्बाइड

- 316एल: अच्छा संक्षारण/घर्षण प्रतिरोध (H₂SO₄/HCl के लिए नहीं)

- हास्टेलॉय: बेहतर संक्षारण प्रतिरोध, उच्च शक्ति (घोल/ऑक्सीकारक तरल पदार्थ के लिए उपयुक्त)

- टैंटलम: उत्कृष्ट रासायनिक प्रतिरोध (फ्लोसिलिकिक/एचएफ/NaOH के लिए नहीं)

- टाइटेनियम: अच्छा संक्षारण/घर्षण प्रतिरोध (समुद्री जल के लिए उपयुक्त, HF/H₂SO₄ के लिए नहीं)

आउटपुट सिग्नल

1. करंट: 4~20mA (लोड प्रतिरोध 500Ω से कम या उसके बराबर)

2. आवृत्ति: 0~10KHz

3. पल्स: 0.001~1000 लीटर/पल्स

4. संचार: आरएस-485, हार्ट

5. अलार्म: उच्च/निम्न अलार्म आउटपुट (ALMH के लिए लोड करंट 30mA से कम या उसके बराबर)

बिजली आपूर्ति

एसी: 85~265VAC (पावर ＜10W)

डीसी: 18~36VDC (पावर ＜7.5W)

प्रवाह दर सीमा

मीटर आकार देखें (उदाहरण के लिए, DN10: 0.014~3.39 m³/h; DN1000:141~33912 m³/h)

प्रवाह इकाई विकल्प

एल/एस, एल/एम, एल/एच, एम³/एस, एम³/एम, एम³/एच, यूएसजी/एस, यूएसजी/एम, यूएसजी/एच, किग्रा/सेकेंड, किग्रा/एम, किग्रा/घंटा

संचार प्रोटोकॉल

रु.

बॉड दर: 1200/2400/4800/9600 (डिफ़ॉल्ट)/19200/38400

डेटा बिट: 7/8 (8 डिफ़ॉल्ट; आरटीयू के लिए 7 अनुपलब्ध)

जाँच मोड: कोई नहीं (डिफ़ॉल्ट)/विषम/सम

डिवाइस आईडी: 1~247 (1 डिफ़ॉल्ट)

अंशांकन कार्य

4mA अंशांकन, 20mA अंशांकन, शून्य अंशांकन (पूर्ण पाइप और स्थिर द्रव की आवश्यकता है)

स्थापना आवश्यकताएं

1. पाइप हर समय पूरी तरह से तरल से भरा होना चाहिए

2. इनलेट सीधा पाइप: 3×DN से अधिक या उसके बराबर; आउटलेट सीधा पाइप: 2×DN से अधिक या उसके बराबर (विशेष फिटिंग के लिए 5×DN/10×DN से अधिक या उसके बराबर)

3. स्पंदित प्रवाह, विद्युत हस्तक्षेप (मोटर्स/ट्रांसफॉर्मर/वीएफडी), हवा के बुलबुले और अवक्षेप से बचें

4. पाइपिंग के ऊपर लगा टर्मिनल बॉक्स (पानी को अंदर जाने से रोकें)

5. उचित ग्राउंडिंग (राष्ट्रीय/स्थानीय विद्युत कोड के अनुसार; ग्राउंडिंग रिंग/लाइनेड/गैर -प्रवाहकीय पाइपों के लिए लाइनिंग रक्षक)

सुरक्षा नोट

विस्फोटक खतरनाक क्षेत्रों में प्रवाह कनवर्टर न लगाएं; बाहरी स्थापना के लिए सीधी धूप/बारिश से बचें; बिजली चलाते समय कवरप्लेट न हटाएं (बिजली का झटका/विस्फोट का खतरा)
